D38999 Series III Militar Bayonet Electrical Connector Manufacturer

Panimula ng produkto

● Sumunod sa GJB599B (MIL-DTL-38999M) Mga Pamantayang Serye ng IiI

● Tatlong-ulo na thread mabilis na koneksyon na may mekanismo ng anti-loosening

● Maliit na sukat, magaan na timbang, mataas na density ng contact

● Sa pag -andar ng electromagnetic na kalasag

● Ang mga bahagi ng contact ay matatanggal sa pamamagitan ng crimping, at ang mga pin ay pinipigilan na maipasok nang obliquely.

● May mga katangian ng panginginig ng boses na may mataas

● Ang mga butas ng 12#, 16# at 20# mga pagtutukoy ng contact ay maaaring magamit sa mga contact ng optical fiber.

● Ang mga butas ng 12#, 10# at 8# mga pagtutukoy ng contact ay maaaring magamit ng mga coaxial at kalasag na mga contact.

● Sa hindi kinakalawang na asero shell, titanium alloy shell, aluminyo haluang metal na shell at iba't ibang mga coatings.

● Ito ay may mga katangian ng panginginig ng boses na may mataas na lakas sa mataas na temperatura at maaaring magamit sa malupit na mabuhangin at mahalumigmig na mga kondisyon.

Paggamit: Ang produkto ay ginagamit para sa koneksyon ng signal ng circuit.

Kapaligiran sa Paggamit: Ang produkto ay ginagamit sa mga kumplikadong kapaligiran tulad ng malakas na panginginig ng boses, ulan, hangin, buhangin at kahalumigmigan.

Pangunahing teknikal na pagganap

● Mga mekanikal na katangian:

Materyal: Shell: aluminyo haluang metal, hindi kinakalawang na asero, titanium alloy

Insulator: thermoset o thermoplastic

Pagbubuklod ng katawan at singsing na sealing: silicone goma

Coating: W Uri: Cadmium Plated Military Green

Category F: Electroless nikel plating

Klase K: Hindi kinakalawang na asero Passivated

Class FT: Aluminum alloy satin cadmium plated

Uri ng TA: Titanium Alloy

Materyal na Makipag-ugnay: tanso na haluang metal na ibabaw na ginto, magagamit sa uri ng crimp, uri ng hinang at nakalimbag na bersyon

Mekanikal na buhay: ≥500 plug at unplug cycle

Shock: 3ms kalahating sine wave, acceleration peak 300g

Vibration: Sinusoidal: 60g na may temperatura ng pagbibisikleta at mga accessories ng simulation (36h)

Random: Sa mataas na temperatura, dalas 100 ~ 1000Hz, power spectral density 1G²/Hz, kaukulang ugat na halaga ng parisukat na 41.7g

Sa nakapaligid na temperatura: dalas 100 ～ 1000Hz power spectral density 5g²/Hz, kaukulang ugat na halaga ng parisukat 49.5g

● Pagganap ng Elektriko:

Withstand boltahe: v

Tandaan: Ang iba't ibang mga pag -aayos ng contact ay may iba't ibang mga antas ng pagtatrabaho. Para sa mga detalye, tingnan ang marka sa kanang itaas na sulok ng pag -aayos ng contact.

Makipag -ugnay sa paglaban at na -rate ang kasalukuyang mga contact:

Paglaban sa pagkakabukod: ≥5000MΩ (500VDC)

Pag -uugali ng Shell:

Klase W: 2.5MV Class F, FT: 1.0MV

K, kategorya ng TA: 10MV

Electromagnetic Interference Shielding: Sa 100MHz ~ 1GHz, ang minimum na pagpapalambing ay 85dB (Class F, Class W)

Sa 1GHz ~ 10GHz, ang minimum na pagpapalambing ay 65dB (Class F), 50dB (Class W)

8# Dual Coaxial Contact: Frequency Bandwidth 0 ~ 20MHz

Na -rate na boltahe: 500V (AC) maximum, 125V (AC) sa 21000 metro.

Drop ng Boltahe: panloob at gitnang contact ≤55mv sa 1a, panlabas na C

● Pagganap ng Kapaligiran:

Saklaw ng temperatura: Class W: -65 ˚C ~ 175 ˚C

Category F, K, FT, TA: -65 ˚C ~ 200 ˚C

Paglaban sa Salt Spray: W kategorya: 500h

K, kategorya ng TA: 1000H

Category F: 48H/96H

Ft klase: 96h

Sealing: Ang Mating Connector ay nakakatugon sa MIL-DTL-38999M Mababang Mga Kinakailangan sa Pagpapahayag ng Pressure ng Air

MOIST HEAT: PER MIL-DTL-38999M: 10 cycle sa 24 na oras

Paglaban sa likido: lumalaban sa iba't ibang mga gasolina, coolant, at solvent

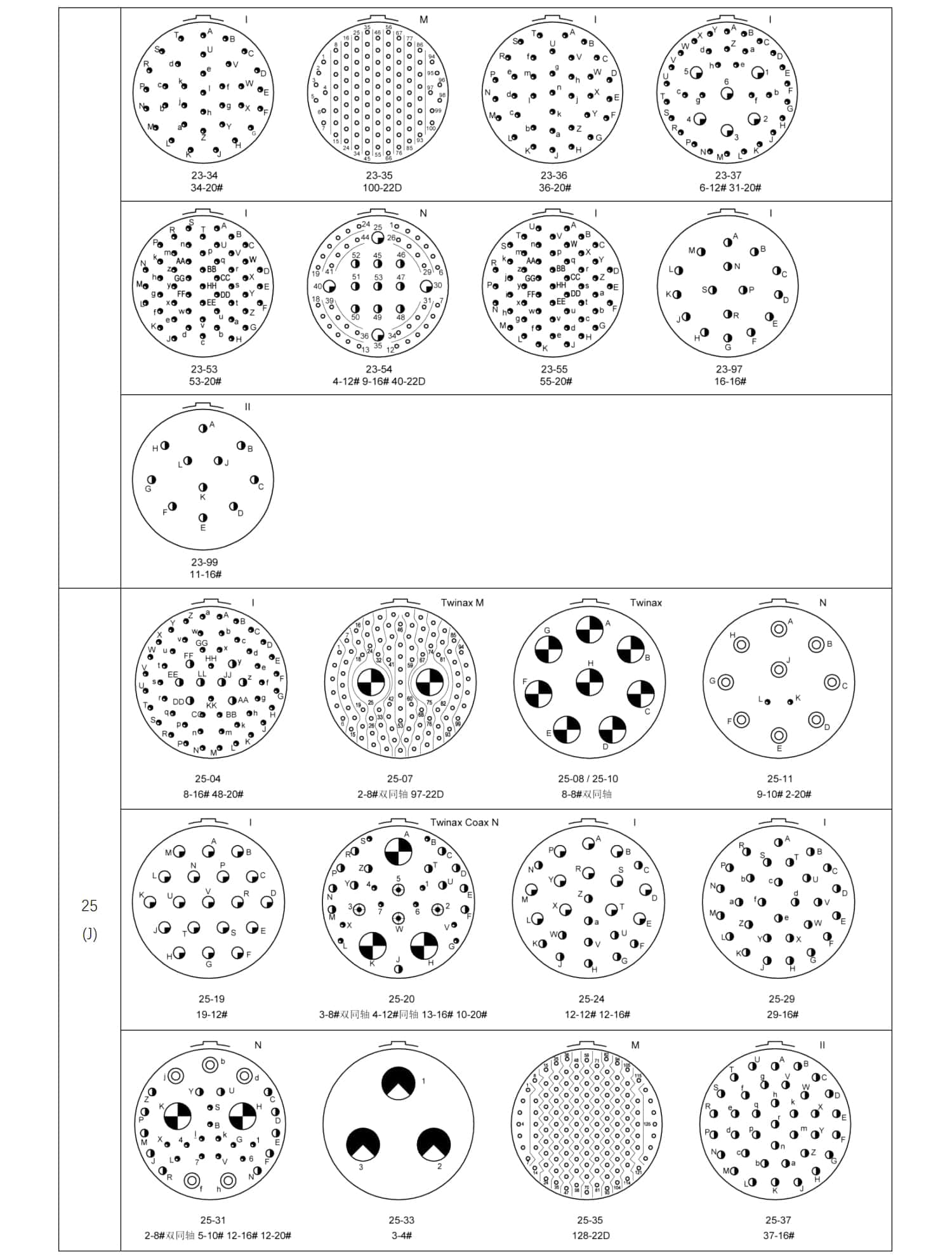

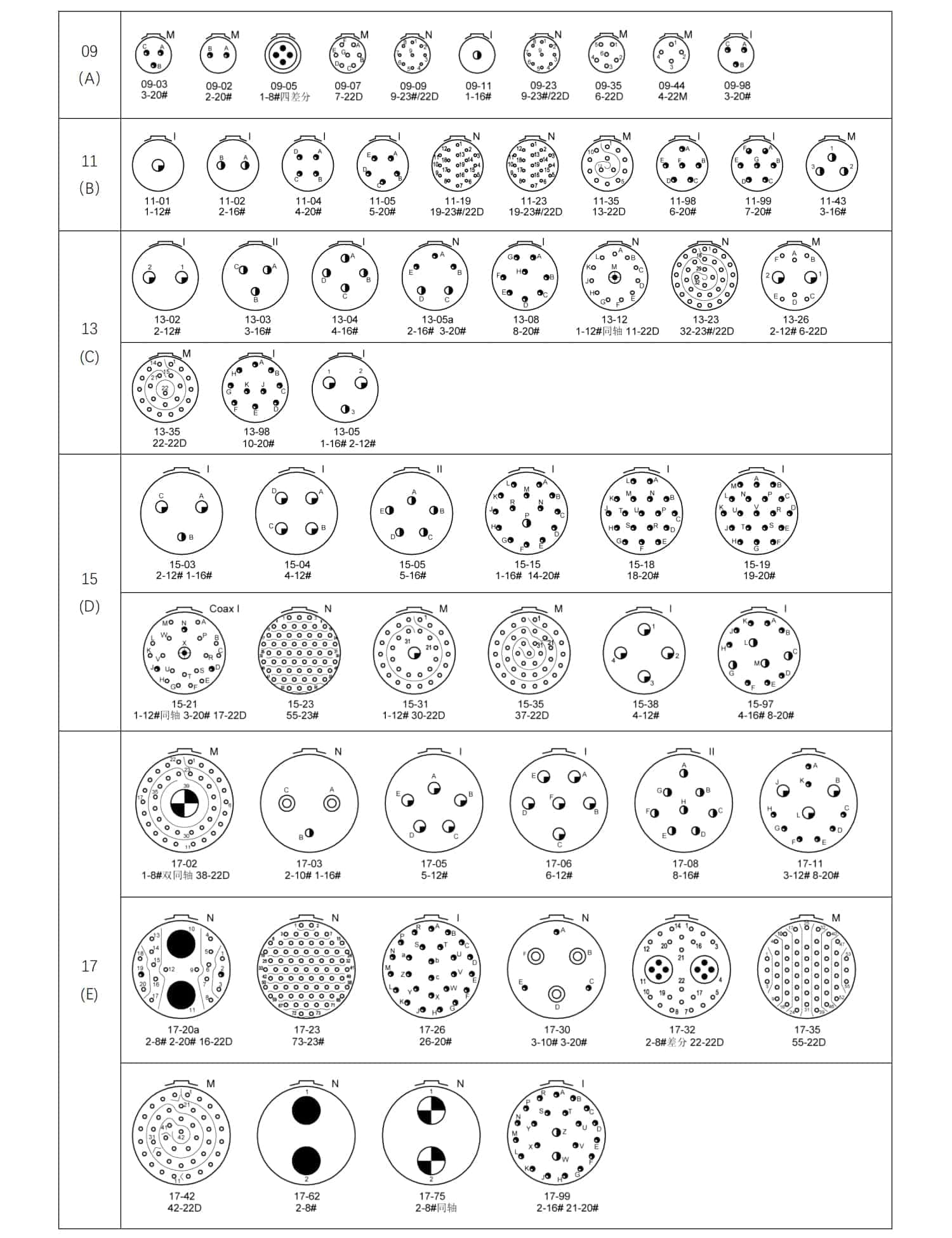

Pag -aayos ng Makipag -ugnay (Tingnan ang Insertion Surface ng Needle Insulator)

Tandaan:
1. 20 # hole ay maaaring mapalitan ng 20 # fiber optic contact piraso;
2. 16 # hole ay maaaring mapalitan ng 16 # kalasag at 16 # fiber optic contact;
3. Ang 12 # hole ay maaaring mapalitan ng 12 # kalasag, 12 # coaxial, at 12 # fiber optic contact;
4. Ang 8 # hole ay maaaring mapalitan ng 8 # dual coaxial, 8 # solong coaxial, at 8 # kaugalian contact.
