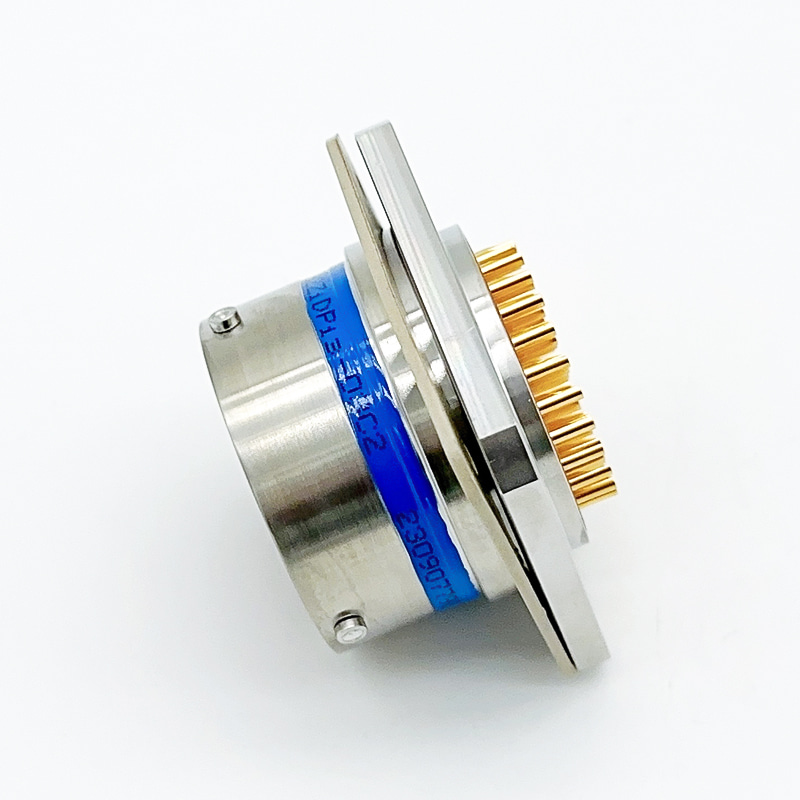

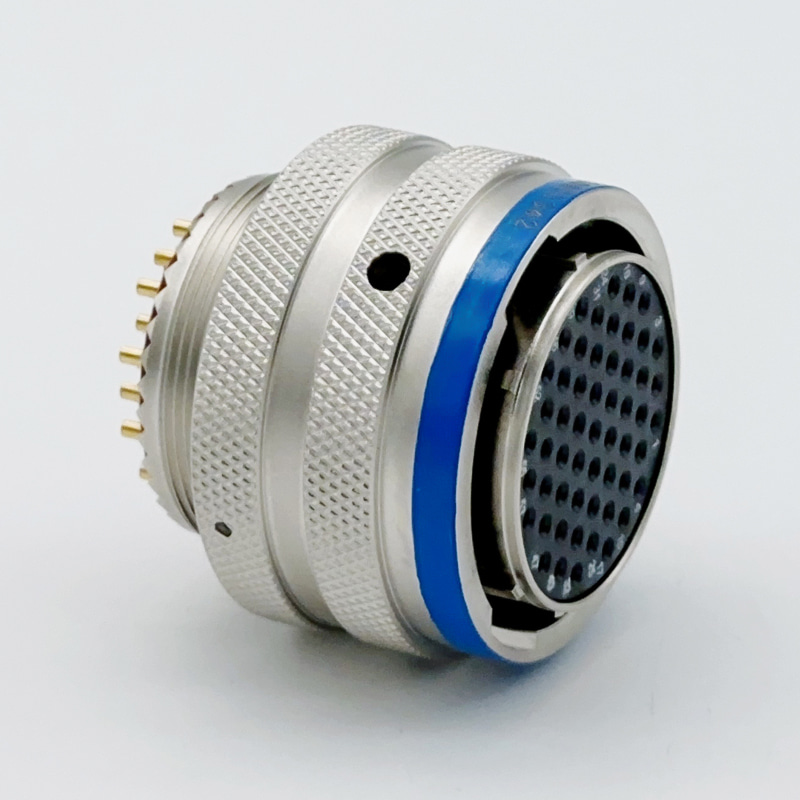

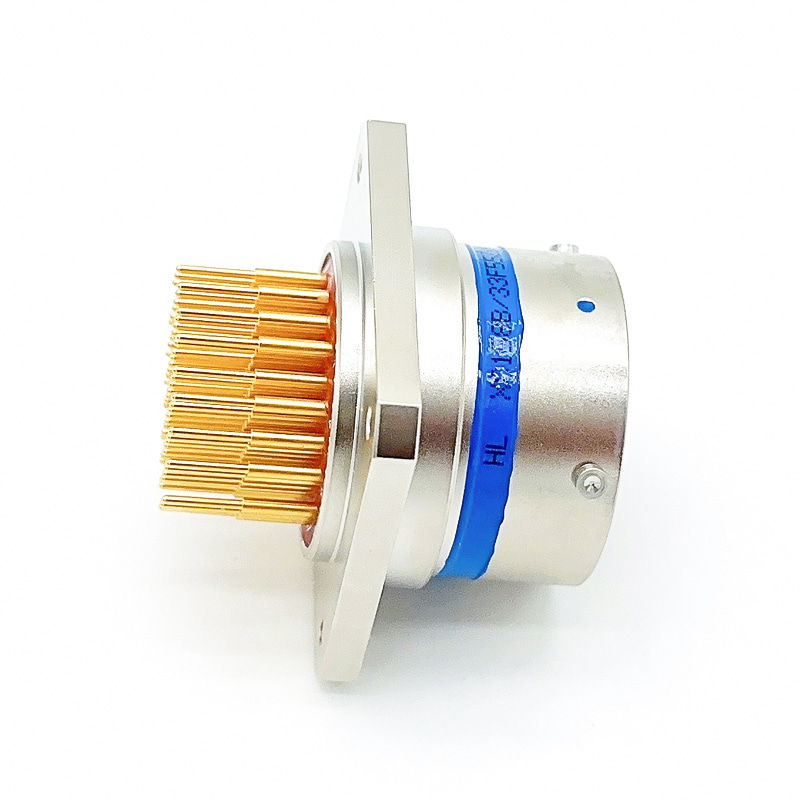

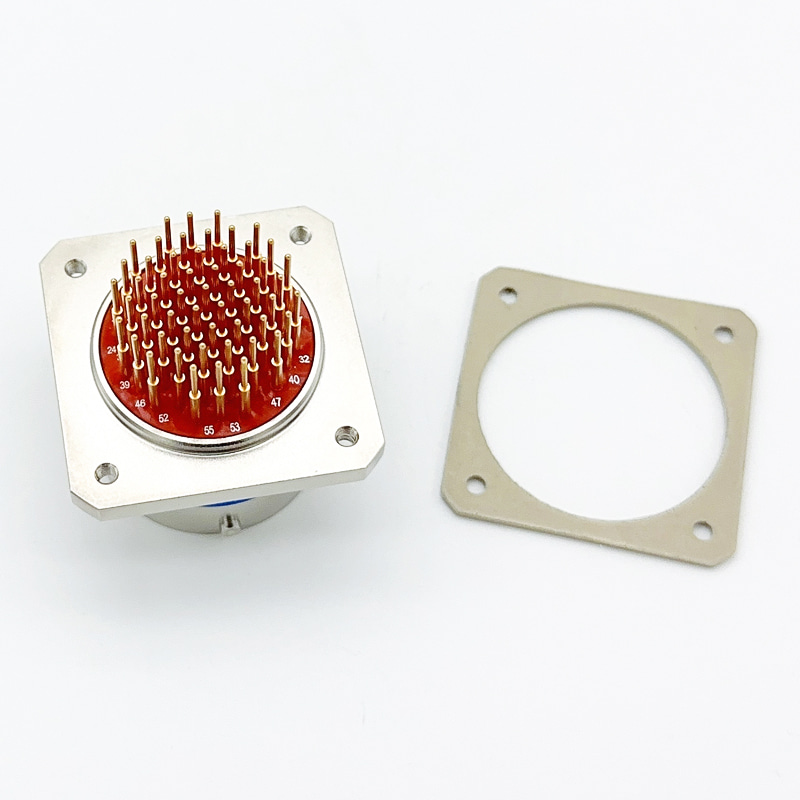

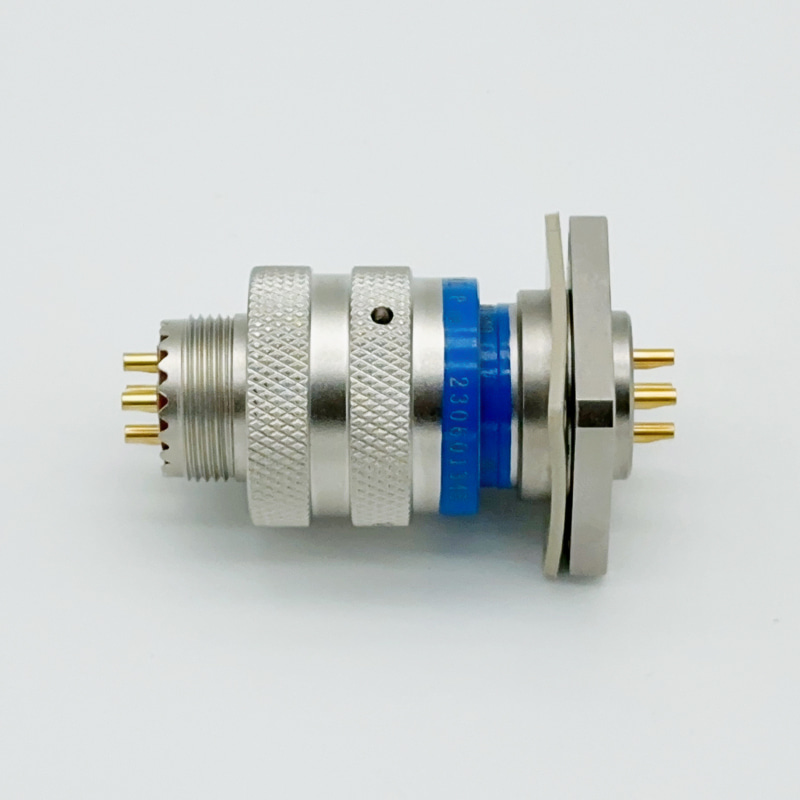

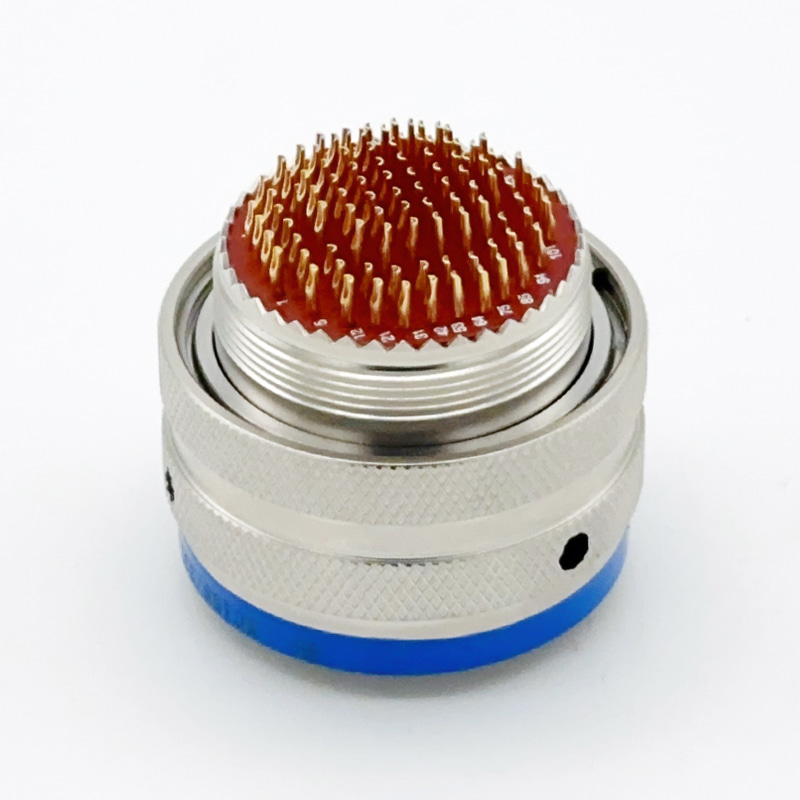

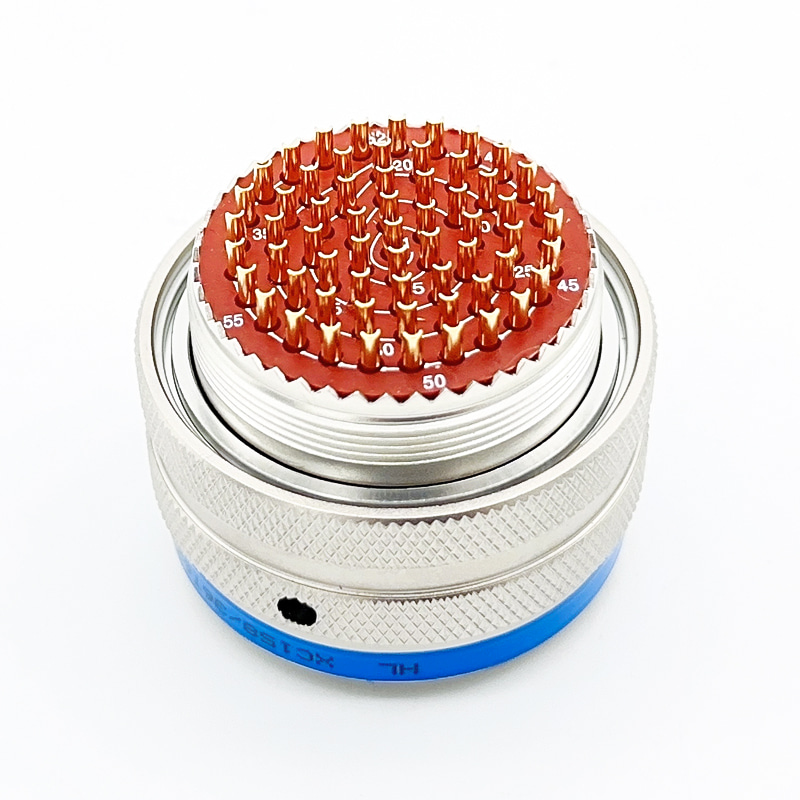

Serye ng XC158-Circular Electrical Connector Manufacturer

Ano ang papel na ginagampanan ng hyperbolic wire spring jack sa XC158 Series Circular Electrical Connector ? Ano ang mga prinsipyo ng disenyo nito at mga proseso ng pagmamanupaktura?
Ang hyperbolic wire spring jack ay isang pangunahing sangkap para sa pagkamit ng elektrikal na koneksyon sa serye ng XC158 Circular Electrical Connector. Ang mga pangunahing pag -andar nito ay makikita sa mga sumusunod na aspeto:
Magbigay ng matatag at maaasahang koneksyon sa elektrikal: Ang disenyo ng hyperbolic wire spring jack ay nagbibigay-daan sa multi-point contact sa pagitan ng jack at ang pin. Ang pamamaraan ng pakikipag -ugnay na ito ay hindi lamang nagdaragdag ng lugar ng contact, ngunit pinapabuti din ang pagkakapareho at katatagan ng contact, sa gayon tinitiyak ang mababang pagkawala at mataas na pagiging maaasahan ng konektor kapag nagpapadala ng kasalukuyang at signal.
Umangkop sa malupit na mga kapaligiran: ang kapaligiran ng aplikasyon sa militar, aviation, aerospace at iba pang mga patlang ay madalas na malupit, tulad ng panginginig ng boses, epekto, mataas na temperatura, mababang temperatura, kahalumigmigan, atbp. Maaaring mapanatili ni Jack ang isang matatag na koneksyon sa koryente sa mga matinding kapaligiran na ito, na epektibong pumipigil sa pagkagambala ng signal o kasalukuyang pagbabagu -bago na dulot ng hindi magandang pakikipag -ugnay.
Anti-Misplugging at Anti-Blind Plugging: Ang XC158 Series Circular Electrical Connector ay nagpatibay ng isang five-key na disenyo ng pagpoposisyon at ang espesyal na hugis ng hyperbolic wire spring jack, upang ang konektor ay maaaring tumpak na nakahanay kapag naka-plug in, pag-iwas sa pinsala o pagkabulok ng pagganap sanhi ng pag -plug ng mga error.
Ang prinsipyo ng disenyo ng hyperbolic wire spring jack ay pangunahing batay sa mga sumusunod na pangunahing punto:
Hyperbolic Geometry Design: Ang ibabaw ng contact ng jack ay nagpatibay ng isang hyperbolic na hugis. Ang disenyo na ito ay hindi lamang nagbibigay -daan sa isang mas malapit na pakikipag -ugnay sa pagitan ng jack at ng pin, ngunit nagbibigay din ng naaangkop na gabay at buffering kapag ipinasok ang pin, binabawasan ang alitan at pagsusuot sa pagitan ng pin at jack.
Wire Spring Structure: Ang istraktura ng wire spring ay ginagamit sa loob ng jack. Ang istraktura na ito ay nagbibigay -daan sa Jack na makagawa ng isang tiyak na nababanat na pagpapapangit kapag sumailalim sa panlabas na puwersa, sa gayon ay pinapanatili ang isang palaging presyon ng contact sa PIN. Ang istraktura ng wire spring ay maaari ring epektibong sumipsip ng panginginig ng boses at epekto ng enerhiya, pagpapabuti ng katatagan at tibay ng koneksyon.
Pagpili ng materyal: Ang bahagi ng contact ng jack ay karaniwang gawa sa haluang metal na tanso na may mataas na kondaktibiti at mataas na pagtutol ng kaagnasan, at naka-pilak o ginto na plated upang mapagbuti ang conductivity at corrosion resistance ng contact. Ang shell at insulator ng jack ay gawa sa mataas na lakas at mataas na insulasyong materyales upang matiyak ang pagiging maaasahan at kaligtasan ng konektor sa malupit na mga kapaligiran.
Gumagamit si Henglian ng advanced na teknolohiya sa pagproseso at mga pamamaraan ng kontrol sa kalidad upang gumawa ng mga hyperbolic wire spring jacks upang matiyak ang mataas na katumpakan at mataas na pagiging maaasahan ng mga produkto. Kasama sa tiyak na proseso ng pagmamanupaktura ang mga sumusunod na hakbang:
Paghahanda ng materyal: Pumili ng naaangkop na mga materyales na haluang metal na tanso ayon sa mga kinakailangan sa disenyo, at magsagawa ng pagputol ng katumpakan at pagproseso upang ihanda ang bahagi ng contact at shell ng jack.
Wire Spring Manufacturing: Gumamit ng katumpakan na teknolohiya ng pagmamanupaktura ng tagsibol upang maproseso ang wire spring sa isang hugis at sukat na nakakatugon sa mga kinakailangan sa disenyo, at tinatrato ito ng init upang mapagbuti ang pagkalastiko at tibay nito.
Jack Molding: Pangkatin ang naproseso na bahagi ng contact at wire spring sa shell ng jack, at sa pamamagitan ng katumpakan na machining at buli, tiyakin na ang contact na ibabaw ng jack ay umabot sa hyperbolic na hugis at pagkamagaspang sa ibabaw na hinihiling ng disenyo.
Kalidad ng inspeksyon: Magsagawa ng komprehensibong kalidad na inspeksyon sa panindang hyperbolic wire spring jack, kabilang ang dimensional na pagsukat, pagsubok sa pagganap ng elektrikal, pagsubok sa pagganap ng mekanikal, at pagsubok sa kakayahang umangkop sa kapaligiran, atbp, upang matiyak na ang produkto ay nakakatugon sa mga kinakailangan sa disenyo at mga kaugnay na pamantayan.
Packaging at Imbakan: Ang kwalipikadong hyperbolic wire spring sockets ay nakabalot at minarkahan, at nakaimbak sa isang tuyo at malinis na kapaligiran upang maiwasan ang pagkasira ng pagganap ng produkto dahil sa kahalumigmigan, polusyon o pinsala sa makina.
Bilang isang pinuno sa industriya ng konektor ng koryente, ang kapasidad ng paggawa at teknikal na antas ni Henglian ay nasa isang nangungunang posisyon sa industriya. Ang kumpanya ay hindi lamang mayroong mga workshop sa paggawa ng CNC, mga workshop sa pagpupulong at pagsuporta sa mga tagagawa, ngunit mayroon ding higit sa 300 iba't ibang mga kagamitan sa pagproseso ng mekanikal at kagamitan sa pagsubok upang matiyak ang mataas na katumpakan at mataas na pagiging maaasahan ng mga produkto. Ang kumpanya ay naipasa din ng isang bilang ng mga kwalipikasyon ng militar tulad ng GJB9001C-2017 National Military Standard Quality Management System Certification, pati na rin ang ISO 9001, ISO/TS16949 at iba pang mga sertipikasyon ng pamamahala ng kalidad, na nagbibigay ng mga customer ng maaasahang katiyakan ng kalidad.
