Pasadyang YMA Series Circular Waterproof Bayonet Connectors

Home / Mga produkto / Mga konektor ng anti at kuryente / Serye ng YMA
Inirerekomendang mga produkto
Tawagan ang aming opisina

+86 176 0151 5794

E-MAIL

YMA Series Circular Waterproof Bayonet Connector Manufacturer

Panimula ng produkto

• Paraan ng koneksyon ng serye ng YMA: Mabilis na koneksyon ng Bayonet

• Pamamaraan ng koneksyon ng serye ng YMB: may sinulid na koneksyon na anti-loosening

• Ang mga plug at socket ay maaaring magamit ng mga pin o butas, at ang paraan ng pagtatapos ay hinang.

• Paggamit ng hyperboloid wire spring jack, malambot na pagpasok at pagkuha, mababang paglaban sa contact

• Ang pagpoposisyon ng Limang Button ay may bulag na pagpasok at pag-andar ng pag-iwas sa mis-insertion

• Angkop para sa kagamitan at mga cable sa malupit na mga kapaligiran tulad ng kahalumigmigan at paglulubog ng tubig

Ang koneksyon sa elektrikal sa pagitan ng mga cable ay maaaring makatiis ng lalim ng tubig na 55 metro at nabuklod

• Pamantayan sa Pagpapatupad: Q/321283HL05-2011

Mga teknikal na parameter

[Pagganap ng Kapaligiran]

— -Paggamit ng temperatura: -55 ℃ ~ 200 ℃

- - Relasyong temperatura: 95% sa 60 ℃

— Pagganap ng Pagpapalit: Lalim ng Pag-iilaw ng Tubig 0-55 metro

— - Ang Paglaban sa Salt: 1000 na Oras ng Hindi kinakalawang na Bakal: Ang haluang metal na tanso ay 500 oras: Ang haluang metal na aluminyo ay 48 oras

- Ang rate ng pagtagas: Kapag ang pagkakaiba ng presyon ng hangin sa pagitan ng dobleng socket ng selyo ng ulo ay 5.07 × 10'pa, ang rate ng pagtagas ay hindi mas malaki kaysa sa 46Pa · cm³/s;
Kapag ang pagkakaiba ng presyon ng hangin sa pagitan ng selyo ng salamin ay 1.01 × 10Pa, ang rate ng pagtagas ay hindi hihigit sa 1 × 10 pa · cm³/s.

- -Ang electric connector ay mayroon ding mahusay na anti -mold, anti -sand at iba pang pagganap.

[Mga Katangian ng Mekanikal]

—— Kapasukan. Hindi kinakalawang na asero passivation, tanso kemikal nikel plating, aluminyo kemikal nikel plating

——Sulator: materyal na thermoset

—— Alin -Sealing Body and Sealing Ring: Silicon Rubber -Contacts: Copper Alloy Gold Plating

—— Vibration: Frequency 10 ~ 2000Hz Acceleration: 196m/s²

—— Impact, Acceleration 980m/s²

—— Constant Acceleration: 980m/s

— - Mekanikal na Buhay: 1000 beses

[Electrical Performance]

— - CONTACT RESISTANCE AND RATED CURRENT

Mga pagtutukoy sa pakikipag -ugnay mm

Makipag -ugnay sa paglaban sa MΩ

Na -rate ang kasalukuyang a

Welding wire bariles panloob na diameter

Φ1.0

5

5

Φ1.2

Φ1.5

2.5

10

Φ1.8

Φ2.0

1.25

20

Φ2.5

Φ3.0

0.75

40

Φ3.0

— - Rated boltahe, makatiis ng boltahe at paglaban sa pagkakabukod

Kapaligiran sa Paggawa

Na -rate na boltahe v

Withstand boltahe v

Paglaban sa pagkakabukod mΩ

Normal na estado ng temperatura

500

1500

≥5000

Mainit at mahalumigmig na estado

500

1125

≥100

Mababang presyon ng bar (1kpa)

250

300

—— Anti-electromagnetic Interference Shielding: Sa 100MHz ~ 1GHz, ang minimum na pagpapalambing ay 60dB.

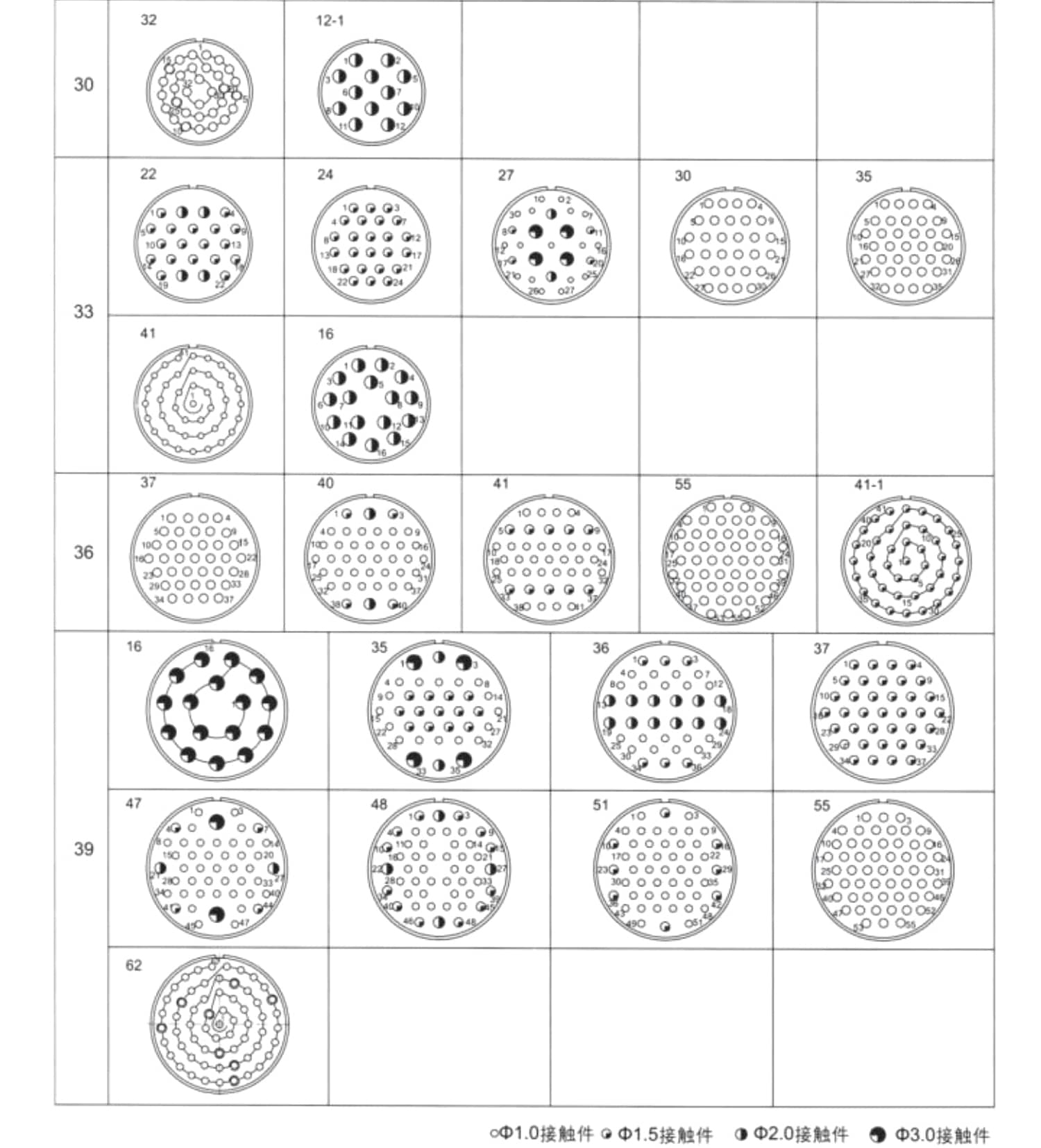

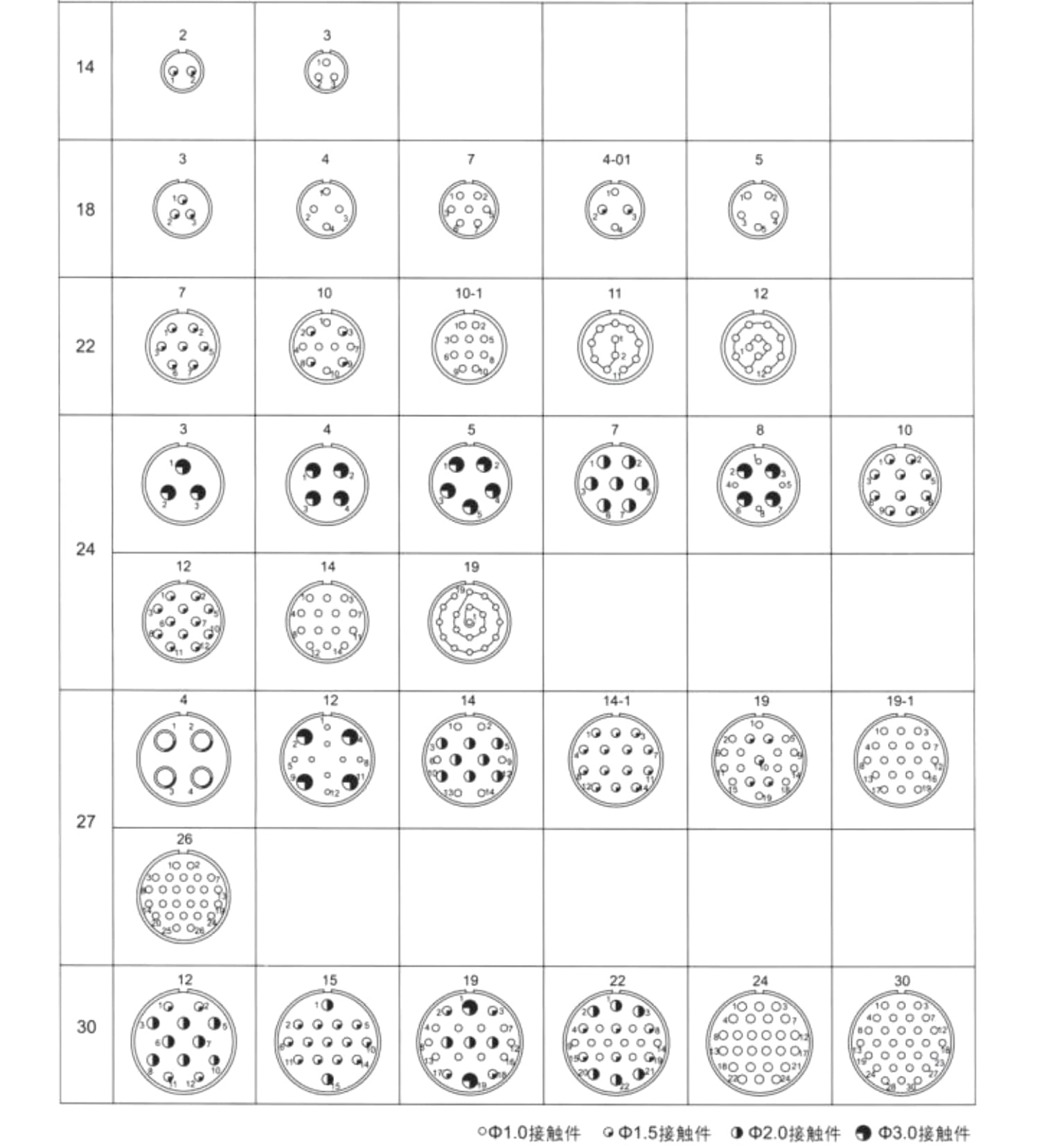

Yma 、 ymb series contact arrangement (view ng karayom ​​na naka -mount na insulator na ibabaw)

YMA 、 YMB Series contact contact (view ng karayom ​​na naka -mount na insertion na ibabaw)



tungkol sa Amin

Power efficiency electrical connector.

Taizhou Henglian Electric Co., Ltd. Itinatag noong Abril 2011, ito ay matatagpuan sa Taixing, isang lungsod sa tabing-ilog na kilala bilang "Hometown of Ginkgo".

kami ay Tsina Pasadyang YMA Series Circular Waterproof Bayonet Connector Manufacturer at OEM/ODM YMA Series Circular Waterproof Bayonet Connector Supplier.

Mayroong higit sa 150 empleyado, kabilang ang higit sa 30 tauhan na may ibat ibang propesyonal at teknikal na titulo, fixed asset na 30 milyong yuan, at ibat ibang mekanikal na kagamitan sa pagproseso at kagamitan sa pagsubok.

Sa nakalipas na mga taon, ang kumpanya ay sunud-sunod na na-rate bilang "Nangungunang Sampung Negosyo sa Zhangqiao Town", "Nangungunang Sampung Negosyo sa Zhangqiao Town", at nanalo ng "Taixing City Outstanding Contribution Award" at iba pang mga titulo.

Sa kasalukuyan, ang mga nangungunang produkto ng kumpanya ay kinabibilangan ng mga circular electrical connectors ng military standards na Y11, Y17, Y27, Y50, YGD, YLH, YM, YW, J599I, J599II, J599III, at XC series, rectangular electrical connectors ng J7, J14, J20J, J30JA, at, J30J, na mga electric connector ng national series serye ng Y2, Y4, YP, LYP, YD, atbp. Saklaw ng mga produkto ang mga industriya ng militar tulad ng General Staff, General Armament Department, Naval Equipment Department, Second Artillery Corps, armas, aerospace, nuclear energy, railways, State Grid, at petroleum geophysical exploration. Ang kumpanya ay may teknikal na sentro at isang kalidad na sentro ng inspeksyon, at nilagyan ng mga sopistikadong kagamitan sa produksyon, mga modernong pasilidad sa pagsubok at mga pamamaraan ng inspeksyon at pagsubok. Ang mga produkto ay may mga katangian ng tatlong-patunay na function, mataas na density, mataas na pagiging maaasahan, electronic compatibility, atbp. Maaari kaming bumuo at gumawa ng ibat ibang mga espesyal na electrical connectors para sa ibat ibang mga gumagamit upang matugunan ang mga pangangailangan ng customer.

Ang kumpanya ay isang kwalipikadong tagapagtustos ng mga electronic na bahagi ng militar, kagamitan sa dagat, at aerospace para sa Departamento ng Komunikasyon ng Pangkalahatang Kawani at ng Ministri ng Industriya ng Impormasyon Naipasa nito ang GJB9001C-2017 na sertipikasyon ng sistema ng pamamahala ng kalidad ng mga armas at kagamitan at ang pangalawang antas na sertipikasyon ng pagiging kumpidensyal para sa produksyon ng mga armas at kagamitan at mga yunit ng siyentipikong pananaliksik.

Ang kumpanya ay palaging sumusunod sa enterprise spirit ng "integrity-based, unity and hard work, truth-seeking and innovation, and pursuit of excellence", sumusunod sa konsepto ng "brand creates value", at buong pusong naglilingkod sa mga customer, na ginagawang mabilis na nangunguna si Henglian sa industriya.

Taizhou Henglian Electric Co., Ltd. Malugod naming tinatanggap ang mga customer mula sa bahay at sa ibang bansa upang bisitahin kami at makipag-ayos sa negosyo!

Makipag-ugnayan sa Amin
  • Pabrika
    Pabrika
  • Linya ng Produksyon
    Linya ng Produksyon
  • Magtipon
    Magtipon
  • Wiring Harness Workshop
    Wiring Harness Workshop
  • Disenyo ng produkto
    Disenyo ng produkto
  • Kagamitan sa inspeksyon
    Kagamitan sa inspeksyon
  • Kagamitan sa inspeksyon
    Kagamitan sa inspeksyon
  • Magtipon
    Magtipon
  • Lugar ng pabrika
    Lugar ng pabrika
  • Honor Wall
    Honor Wall
  • Gabinete ng Display ng Produkto
    Gabinete ng Display ng Produkto
  • Pagsasanay
    Pagsasanay
  • Pagsasanay
    Pagsasanay
  • Natitirang Award ng Kontribusyon
    Natitirang Award ng Kontribusyon
  • Ika -10 Anibersaryo Sanya Trip
    Ika -10 Anibersaryo Sanya Trip
  • Eksibisyon
    Eksibisyon
  • Eksibisyon
    Eksibisyon
  • Eksibisyon
    Eksibisyon
Sertipiko ng karangalan
  • Sertipiko
  • Sertipiko
  • Sertipiko
  • Sertipiko
  • Sertipiko
  • Sertipiko
  • Sertipiko
  • Sertipiko
Pananaw
Kaalaman sa industriya

Paano i -install at alisin ang YMA Series Circular Waterproof Bayonet Connector ?

Ang YMA Series Circular Waterproof Bayonet Connector ay nagbibigay ng isang mahusay at maginhawang karanasan sa pag -install at pag -alis sa pamamagitan ng isang paraan ng koneksyon ng bayonet. Ang disenyo nito ay hindi lamang nagpapabuti sa kaginhawaan ng operasyon, ngunit tinitiyak din ang katatagan at pagganap ng proteksyon ng koneksyon. Kung sa isang kumplikadong kapaligiran o sa mga sitwasyon kung saan kailangang mapalitan ang konektor, masisiguro ng konektor ng serye ng YMA na madaling makumpleto ng mga gumagamit ang operasyon at mabawasan ang oras ng pagpapanatili at gastos. Kasabay nito, kasama ang mahusay na hindi tinatagusan ng tubig, dustproof, at hindi tinatablan ng mga katangian, malawak itong ginagamit sa malupit na mga kapaligiran tulad ng militar, aerospace, at paggalugad ng langis.

1. Disenyo ng Koneksyon ng Bayonet
Ang konektor ng serye ng YMA ay nagpatibay ng isang disenyo ng koneksyon sa bayonet. Kapag nag -install, ihanay ang plug ng konektor at socket at paikutin nang sunud -sunod sa posisyon ng bayonet. Matapos maipasok ang konektor, ang mekanismo ng panloob na pag -lock ay titiyakin na ang konektor ay umaangkop nang mahigpit upang maiwasan ang pag -loosening o pagbagsak.
Ang disenyo ng bayonet na ito ay nagbibigay -daan sa konektor upang makumpleto ang isang matatag na koneksyon sa isang maikling panahon, na kung saan ay angkop para sa mga senaryo na nangangailangan ng mabilis na pag -install at pag -alis.

2. Paraan ng Pag -install
Ipasok ang koneksyon: Ikonekta ang plug ng konektor at socket upang matiyak na ang plug ay ipinasok sa tamang posisyon sa socket.
Pag -ikot ng lock: Dahan -dahang paikutin ang plug ng konektor hanggang sa marinig mo ang isang "click" na tunog ng pag -lock, na nagpapahiwatig na ang koneksyon ay matatag na naayos, tinitiyak ang katatagan ng koneksyon at hindi tinatagusan ng tubig.
Walang mga tool na kinakailangan: Walang mga espesyal na tool na kinakailangan sa panahon ng proseso ng pag -install, na binabawasan ang mga kinakailangan sa teknikal para sa mga operator at nagpapabuti sa kahusayan sa pag -install.

3. Pamamaraan sa pag -disassembly
Rotation unlock: Kapag nag -disassembling, paikutin lamang ang konektor plug counterclockwise upang palabasin ang mekanismo ng pag -lock ng bayonet, at madali mong hilahin ang plug.
Simple at Mabilis: Ang proseso ng disassembly ay simple at mabilis, at hindi madaling masira ang konektor o mga kaugnay na bahagi. Ito ay angkop para sa mga kapaligiran na nangangailangan ng madalas na pag -disassembly at pagpupulong.
Hindi na kailangan para sa labis na puwersa: Ang disenyo ng konektor ay isinasaalang -alang ang ergonomics. Hindi kinakailangan na mag -aplay ng labis na puwersa sa panahon ng disassembly upang maiwasan ang pinsala na dulot ng labis na paghila.

4. Disenyo ng Waterproof at Dustproof
Dahil ang konektor ng serye ng YMA ay may mataas na antas ng proteksyon (tulad ng IP67 o mas mataas), sa panahon ng proseso ng plug-in at unplug, ang sealing singsing at disenyo ng bayonet ay maaaring epektibong maiwasan ang kahalumigmigan, alikabok, atbp mula sa pagpasok ng konektor, tinitiyak ang mahaba -TERNTIMON matatag na operasyon ng konektor.
Ang panlabas na disenyo ng istraktura ng hindi tinatagusan ng tubig ng konektor ay nagsisiguro na maaari pa rin itong ligtas na konektado at mai -disassembled sa matinding panahon at mataas na kahalumigmigan na kapaligiran.

5. Pagganap ng Anti-Vibration at Shock
Dahil sa mekanismo ng pag-lock ng bayonet nito, ang konektor ng serye ng YMA ay may mahusay na paglaban sa anti-vibration at pagkabigla. Kahit na sa isang kapaligiran na may mataas na pag-vibrate, ang konektor ay maaaring mapanatili ang isang matatag na koneksyon at hindi madaling paluwagin.
Ang maaasahang istraktura ng pag-lock na ito ay angkop para magamit sa mga high-demand na kapaligiran tulad ng mga riles, militar, at aerospace.
